- Výkon motora (horizontálne vreteno) [W]: 5 500
- Výkon motora (vertikálne vreteno) [W]: 5 500
- Výkon servo motora [W]: 1 500
- Krútiaci moment servo motora [Nm]: 10
- Rozmery stola [mm]:1 600 x 360
- Upínanie vo vretene (horizontálne): ISO 50
- Upínanie vo vretene (vertikálne): ISO 50
- Otáčky vretena, horizontálne [U.min-1]: (12) 60 ÷ 1 800
- Otáčky vretena, vertikálne [U.min-1]: (2) 60 ÷ 350/350 ÷ 1 750
- Dráha pojazdu (pozdĺžny) (x) [mm]:1 300
- Dráha pojazdu (priečny) (y) [mm]:300
- Dráha pojazdu (vertikálne) (z) [mm]:400
- Vzdialenosť vreteno/stôl, horizontálne [mm]:15 ÷ 415
- Vzdialenosť vreteno/stôl, vertikálne [mm]:185 ÷ 585
- Vyloženie [mm]:215 ÷ 840
- Natáčanie stola [°]:± 45
- Max. nosnosť - kríž. stola [kg]:300
- Posuv pozdĺžny [mm.min-1]:(8) 30 ÷ 750
- Posuv priečny [mm.min-1]:(8) 20 ÷ 500
- Posuvy vertikálne [mm.min-1]:(8) 15 ÷ 375
- Rýchloposuv v osi X, Y a Z [mm.min-1]: 1 200/800/600
- Veľkosť T-drážky (3x) [mm]:18
- výkon motora chladenia [W]:90
- Chladiaci výkon [l.min-1]: 25
- Rozmery (š x h x v) [mm]: 2 530 × 2 200 × 2 300
- Hmotnosť [kg]:2 695

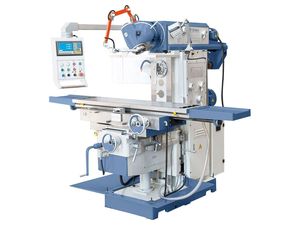

Univerzálna frézka Bernardo UWF 150 V Servo
napájacie napätie 400 V, výkon 5,5 kW, otáčky (2 st. - plynule) 60 ÷ 1750 U.min-1, kužeľ vretena ISO 50, vyloženie max. 840 mm, naklopenie hlavy ± 360°, vzdialenosť vreteno/stôl max. 585 mm, vertikálne a horizontálne vreteno, posuvy poháňané servomotorom, nosnosť stola 300 kg, rozmery 2530 x 2200 x 2300 mm
Odporúčaná predajná cena: 32 244,40 €
30 750,00 €
25 000,00 €
bez DPH
Vhodné príslušenstvo
BER421016
Frézy hrubovací HSS TiN, pr. 6 - 25 mm, 10 ks
9 ks skladom
191,88 €
Kúpiť
BER421087
Rovinná fréza 75° Bernardo priemer 125 mm/B 40 mm
1 ks skladom
271,83 €
Kúpiť
BER261012
Klieštinový upínač se sadou klieštin, ISO 50 - 15 kusov
1 ks skladom
458,79 €
Kúpiť
BER282087
Strojný zverák Bernardo FJ 150 s veľkým upínacím rozsahom
upínací dĺžka 300 mm, čeľuste 150 mm, otočný 360 °
1 ks skladom
587,94 €
Kúpiť
BER282090
Strojný hydraulický zverák Bernardo VH 150 s otočným stolom
Dostupnosť na dotaz
830,25 €
Kúpiť
BER282121
Strojný zverák s ručným hydraulickým posilňovačom Bernardo PHV 160
Do 10 dní
2 017,20 €
Kúpiť
BER271002
Horizontálne-vertikálny kruhový deliaci stôl Bernardo HV 10
2 ks skladom
686,34 €
Kúpiť
BER271046
Univerzálna deliaci hlava BS-1
Dostupnosť na dotaz
826,56 €
Kúpiť
BER251020
Presná vyvrtávacia hlava Bernardo MK 4. Sada s nožmi pre otvory 10 ÷ 225 mm
upínanie MK 4, rozsah 10 ÷ 225 mm
2 ks skladom
370,23 €
Kúpiť
BER281003
Sada upínok Bernardo SPW 16 (58 ks)
11 ks skladom
151,29 €
Kúpiť
BER351020
Presné podkládací desky - sada 28 ks
5 ks skladom
263,22 €
Kúpiť
BER541206
Chladiaci prostriedok Bernardo MN 1103 univerzálny, 5l kanister
univerzálna chladiaca kvapalina - koncentrát riediteľný vodou
8 ks skladom
54,12 €
Kúpiť
BER532011
Nivelační kyvný prvek Bernardo NE 120
16 ks skladom
60,27 €
Kúpiť
BER421016
Frézy hrubovací HSS TiN, pr. 6 - 25 mm, 10 ks
9 ks skladom
191,88 €
Kúpiť
BER421087
Rovinná fréza 75° Bernardo priemer 125 mm/B 40 mm
1 ks skladom
271,83 €
Kúpiť
BER261012
Klieštinový upínač se sadou klieštin, ISO 50 - 15 kusov
1 ks skladom
458,79 €
Kúpiť
BER282087
Strojný zverák Bernardo FJ 150 s veľkým upínacím rozsahom
upínací dĺžka 300 mm, čeľuste 150 mm, otočný 360 °
1 ks skladom
587,94 €
Kúpiť
BER282090
Strojný hydraulický zverák Bernardo VH 150 s otočným stolom
Dostupnosť na dotaz
830,25 €
Kúpiť
BER282121
Strojný zverák s ručným hydraulickým posilňovačom Bernardo PHV 160
Do 10 dní
2 017,20 €
Kúpiť
BER271002
Horizontálne-vertikálny kruhový deliaci stôl Bernardo HV 10
2 ks skladom
686,34 €
Kúpiť
BER271046
Univerzálna deliaci hlava BS-1
Dostupnosť na dotaz
826,56 €
Kúpiť
BER251020
Presná vyvrtávacia hlava Bernardo MK 4. Sada s nožmi pre otvory 10 ÷ 225 mm
upínanie MK 4, rozsah 10 ÷ 225 mm
2 ks skladom
370,23 €
Kúpiť
BER281003
Sada upínok Bernardo SPW 16 (58 ks)
11 ks skladom
151,29 €
Kúpiť
BER351020
Presné podkládací desky - sada 28 ks
5 ks skladom
263,22 €
Kúpiť
BER541206
Chladiaci prostriedok Bernardo MN 1103 univerzálny, 5l kanister
univerzálna chladiaca kvapalina - koncentrát riediteľný vodou
8 ks skladom
54,12 €
Kúpiť
BER532011
Nivelační kyvný prvek Bernardo NE 120
16 ks skladom
60,27 €
Kúpiť
Univerzálna frézka Bernardo UWF 150 V Servo
Ťažký univerzálny frézovaci stroj UWF 150 je vhodný pre horizontálne a vertikálne frézovanie. Výkyvná frézovacia hlava je vybavená oporným ložiskom a frézovacím tŕňom.
- Plynulá regulácia otáčok (vertikálneho vretena) pomocou frekvenčného delta meniča s optimalizovaným krútiacim momentom a približne konštantnými otáčkami pri zaťažení
- Kalené a jemne brúsené vedenie zaisťuje vysokú pracovnú presnosť
- Prehľadne umiestnené ovládacie prvky pre nastavenie otáčok a posuvov
- Jemné strojné posuvy vo všetkých osiach (zaistené pomocou servomotora)
- S rýchloposuvom pre osi X, Y a Z sú znížené stratové časy
- Univerzálna frézovacia hlava systému "Huron", nastaviteľná do pozície s ľubovoľným uhlom
- Horizontálne vreteno pre zväčšenie rozsahu použiteľnosti frézky
- Ekonomické obrábanie rôznych materiálov vďaka optimalizovanému zladenie otáčok vretien a posuvov
- Centrálne mazanie osí X a Y je súčasťou základnej dodávky
- Výkyvný ovládací panel s ergonomicky rozmiestnenými ovládacími prvkami
- Tichý chod zaisťujú brúsená kolesá v ole jové kúpeli prevodovky
- Veľký a presne opracovaný krížový stôl s T-drážkami
- Súčasťou dodávky jedigitálne odmeriavanie polohy ES-12 H s LCD displejom v osiach X/Y/Z
- Ťažká základňa z masívnej liatiny umožEuje chod frézky bez vibrácií
Súčasti dodávky univerzálne frézky Bernardo
- Digitálne zobrazovanie všetkých 3 osí
- Frekvenčný delta menič s optimalizovaným krútiacim momentom
- Upínacia skrutka M 24 vo vretene
- LED pracovné osvetlenie
- chladiace zariadenie
- Horizontálne oporné ložisko
- Vaňa pre chladiacu kvapalinu
- Strojový posuv pre osy X, Y a Z
- Dlhý frézovacie tŕň ISO 50/27 mm, ISO 50/32 mm
- Kombinovaný frézovací tŕň ISO 50/32 mm
- Ochranné kryty
- Redukcia ISO 50/MK 4
- Centrálne mazanie pre osi X a Y
- Obslužné náradie
Technické parametre
